Modified White-Metzner Model：拉伸黏度 (Elongational Viscosity Predicted by Modified White-Metzner Model)

Revised: 2021/12/28, 2022/4/1

恆溫下的 Modified White-Metzner model (mWM) 的本質方程式如 Eqs. 1–3，剪切黏度模型 Eq. 2 是 Carreau-Yasuda model (η_∞ = 0、K₁= a time constant for the fluid、II_d = γ̇ )

其中，II_d 是應變率張量的二階不變量 (second invariant of the rate of deformation tensor)，在剪切流場下，II_d 的值等於剪切率 γ̇ ，在單軸拉伸流場下，則等於 √3έ (έ 是拉伸應變率)。Table 1 是五支具有不同拉伸硬化程度的材料之參數，預測的剪切、拉伸黏度曲線如 Fig. 1 所示。

Modified White-Metzner model 於單軸拉伸流場的拉伸黏度解析解為

(4)

[註：Equation 4 的拉伸黏度解析解，與最下方 Table 8.3 的表示式，在數學上完全等價]

值得一提，Equation 3 是由 Barnes、Roberts (1992) 修正了鬆弛時間所得到的表示式，改善在較大 II_d 值時，Eq. 4 的拉伸黏度會趨於無限大甚至負值的問題。λ₀、K₂ 是與時間有關的常數，其值可透過拉伸黏度的擬合取得。分析 Eqs. 3、4，我們發現若能選擇合適的 λ₀、K₂，確保 2λ₀/√3K₂ 的值小於 1，即可保證即便在很高的 έ 下，拉伸黏度的值也能恆為正值且不為無窮大。

於剪切流場下，第一正向力差值為

(5)

材料 LDPE Escorene LD 165BW 1 的 N₁ 如 Fig. 2 所示。

Modified White-Metzner model 的優點包括，(i) 剪切、拉伸黏度具有解析解，簡化參數決定的過程；(ii) 能夠描述各種高分子材料的穩態剪切、拉伸黏度之行為；(iii) 在混合的剪切與拉伸流場，仍具穩定的數值解。

Figure 1 五支材料的剪切、拉伸黏度

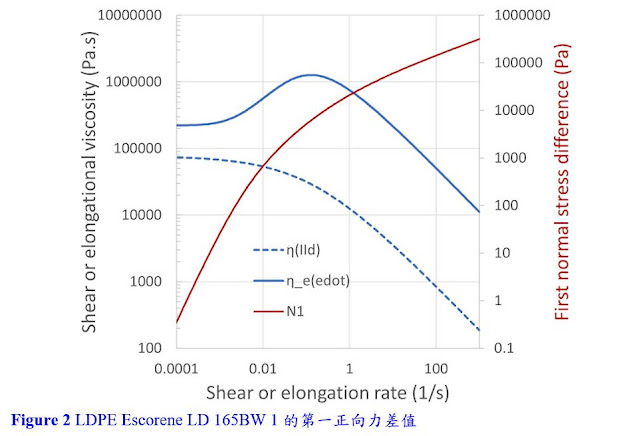

Figure 2 LDPE Escorene LD 165BW 1 的第一正向力差值

[註]

References:

(1) M Zatlukal, J Musil, "Analysis of entry pressure drop techniques for extensional viscosity determination," Polym. Test. 28, 843 (2009).

(2) HA Barnes, GP Roberts, "A simple empirical model describing the steady-state shear and extensional viscosities of polymer melts," J. Non-Newtonian Fluid Mech. 44, 113 (1992).

(3) HA Barnes, JF Hutton, K Walters, An Introduction to Rheology (Elsevier 1989).

好用的免費文獻管理軟體 Zotero (Managing Your References using Zotero)

Zotero，是一個類似於 EndNote 的文獻管理軟體，但 Zotero 是免費的。只要將 PDF 檔拖曳至軟體內，它便能自動搜集文章完整訊息。它亦可用於撰寫畢業論文、發表 SCI 論文時的參考文獻編排。

朗文英文線上辭典 (Longman Dictionary of Contemporary English)

朗文當代英語辭典 (LDOCE, Longman Dictionary of Contemporary English) 是個相當推薦的英英辭典，它的英文解釋字句相對清楚易讀，可以讓讀者從英解了解單字的精確意思。它也提供例句，使讀者了解該字的使用時機。除了提供單字發音外，亦提供例句語音檔，內容相當完整。早期為單機版的光碟，後來則推出免費線上版本。

Power-Law 流體於微漸縮管子之流動 (Flow of a Power-Law Fluid in a Slightly Tapered Tube)

Revised: 2022/3/11

根據潤滑近似 (lubrication approximation)，解微漸縮管子 (slightly tapered tube) 之流動所使用的動量方程式，和解直管子 (straight circular tube) 之流動相同，即

(1)

這表示，速度的解是相同的，可以被用於管子中的各個位置 z，將 R 以 R(z) 取代後可得

(2)

R(z) 可以從簡單的幾何得知

(3)

體積流率為

(4)

這個方程式指出壓力的一階微分方程式

(5)

積分後可得 (p = p₀ at z = 0 and p = p_L at z = L)

(6)

在此要注意的是，Eq. 6 只是一個近似的結果，原因在於忽略管中流體在 r 方向的速度分量所致。由於流體在微漸縮管子的流動是二維問題，理論上並無法以解析式表示，必須以數值方法來解 (例如，有限元素法)。若將 Eq. 6 與有限元素法所分析而得的降力降作比較，發現在 θ 小於 15^o 範圍內，Eq. 6 所預測的壓力降極為接近。因此，我們即可利用此一簡單的近似公式來預測高分子流體的壓力降。

References:

(1) TA Osswald, JP Hernández-Ortiz, Polymer Processing: Modeling and Simulation (Hanser 2006).

(2) 劉士榮，高分子流變學  (第二版；滄海 2005)。

利用 Sink Flow 分析方法估算拉伸黏度 (Extensional Viscosity Estimated from Sink Flow Analysis)

Revised: 2022/2/21

Figure 1 通過孔口 (orifice) 的入口流 (entrance flow) 之流線

Sink Flow 分析方法假設純拉伸流場 (pure elongational flow)，即沒有剪切的成份。此方可利用孔口模具的壓力降數據，估算拉伸黏度。在球座標系統，r 方向的流速為

(1)

其中，A 是收縮區的截面積 [註：見下方公式]

(2)

由 Eqs. 1、2 可得 v_r

(3)

其中，r = R₀/sinφ，R₀ 是孔口的半徑。在孔口的拉伸率 έ 為 (at r = R₀/sinφ)

(4)

[註：Eq. 4 應為 έ = - dv_r/dr]

如果假設正向應力差等於入口壓力降，即

(5)

將 Eqs. 4、5 代入下式，可得表觀拉伸黏度

(6)

Sink Flow 分析方法的主要問題是，必需透過流場可視化 (flow visualization)，知道不同體積流率 Q 對應的角度 φ。當 φ = 15^o 時，拉伸率 έ 約為表觀剪切率 γ̇ _a 的 1/8，即

(7)

[註]

A = 2πrh = 2πr(r - rcosϕ) = 2πr²(1 - cosϕ)

Reference: CW Macosko, Rheology: Principles, Measurements, and Applications (Wiley-VCH 1994).

使用 Binding 分析方法估算拉伸黏度 (Elongational Viscosity Determined using Binding Analysis)

Revised: 2022/4/1

在 Binding 分析方法中，已假設剪切、拉伸黏度分別由不同的 power law 描述，前者參數為 m、n (η = mγ̇ ^n-1；已知)，後者為 l、t (η_e = lέ₀^t-1；待決定)。所需具備的實驗數據為不同體積流率 Q 所對應的入口壓力降 △p_ent (見 Fig. 1)。

可以利用 Excel Solver 快速決定 l、t，也就是拉伸黏度。I_nt 的積分值可透過 Fig. 2 的梯形法求面積。Figure 3 則是利用 Solver，使實驗、計算的 △p_ent 誤差最小化。

最終得到 l = 11,991、t = 1.248，Figure 4 呈現 Binding 分析所估算的拉伸黏度 (紫色線)，Cogswell 分析的結果亦繪於同一張圖，一般而言，Binding 的結果較貼近實驗值，因為其假設較 Cogswell 分析來的合理，例如，拉伸黏度不是定值。

Figure 1

Figure 2

Figure 3

Figure 4

以下也提供 Cogswell 分析供參考。

Figure 5

(圖中的方程式 τ_r = ηγ̇ _R 應修正為 τ_R = ηγ̇ _R = ηγ̇ _a)

Figure 6

[註] Cogswell model、Binding model 的假設整理如下：

Reference: FA Morrison, Understanding Rheology (Oxford University Press 2001).

Power-Law GNF 模型的 Trouton Ratio (Trouton Ratio for Power-Law GNF Model)

 在穩態單軸拉伸流場 (steady uniaxial elongation)，power-law GNF 模型的應力張量 τ 為

(1)

可計算拉伸黏度 η_e

(2)

由 Eq. 2 可知，power-law GNF model 預測拉伸黏度將平行剪切黏度 (η = mγ̇ ^n-1)。Trouton ratio 的定義是，在相同形變率 γ̇  下，拉伸黏度 η_e 與剪切黏度 η 的比值。對於牛頓流體 (n = 1)，Trouton ratio 為 3。對於 power-law GNF model，Trouton ratio 為

(3)

 此結果與牛頓流體相同。

Reference: FA Morrison, Understanding Rheology (Oxford University Press 2001).

不同函數型式之黏度模型參數取得 (Getting Parameter Values in Viscosity Model of Different Form)

有時，同樣的黏度模型 (Viscosity model)，其函數型式可能會有兩種。例如，比較 Eq. 7 和 Eq. 1 (Table 2) 的 Carreau 模型。溫度平移函數 (temperature shifting function) 也有類似的情況，例如，比較 Eq. 17 和 Eq. 2 (Table 2)。乍看之下，它們的函數型式好像不同，然而，經過仔細整理、比對後，往往可以得到另一個函數的參數值。

下方 Eqs. 7 (Carreau)、17 (Arrhenius equation) 及 Table 1 (參數) 是一個取自文獻的實例，透過轉換，可以得到另一種函數型式 Carreau 模型的參數值 (Table 2 的 Taus、B、Tb)，不同溫度下的黏度曲線如 Fig. 1 所示。

[Mitsoulis et al. (2017)]



TABLE 2. Carreau 模型 (上式；Eq. 1) 和溫度平移函數 (下式；Eq. 2)

以 80℃ 為例，

FIG. 1. 根據 Table 2 參數，可以得到不同溫度下的黏度曲線

線性黏彈性質與測黏函數的關係: Cox-Merz 法則 (Relation between Linear Viscoelastic Property and Viscometric Function)

對於纏結性高分子溶液或熔體，剪切黏度曲線亦可透過 Cox-Merz 法則取得。根據此經驗法則，剪切黏度 η (shear viscosity) 應等於複數黏度 |η*| (complex viscosity)

(1)

其中，ω 的單位使用 rad/s，而不是 1/s (Hz)。即，在 ω = 10 rad/s 測得的複數黏度，等於 γ̇  = 10 1/s 測得的剪切黏度，即

|η*(ω=10 rad/s)| = η(γ̇ =10 1/s)     (2)

[註：ω = 2πf。當 ω = 10 rad/s，則 f = 1.59 Hz]

因此，Cox-Merz 法則常被用來檢驗旋轉模式下測得的穩態剪切黏度，也是一種快速取得黏度曲線的方法。

Reference: RB Bird, RC Armstrong, O Hassager, Dynamics of Polymeric Liquids, Vol. 1, Fluid Mechanics, 2nd ed (Wiley-Interscience 1987).

黏度數據擬合之基本要點 (Problems Encountered in Fitting Viscosity Data)

Revised: 2022/3/10

Cross-WLF 黏度模型

使用黏度模型 (viscosity model) 擬合剪切黏度數據時 (shear viscosity)，需注意以下幾點，方能得到可靠的黏度曲線，也就是黏度的剪切率及溫度的相依性：

(1) 需同時有高剪切率和低剪切率的數據，前者來自毛細管流變儀 (capillary rheometer; 10¹ < γ̇  (1/s) < 10⁴)，後者來自旋轉流變儀 (rotational rheometer; 10^-3 < γ̇  (1/s) < 10²)。

(2) 需有不同溫度下的黏度數據 (至少三個溫度)，量測溫度範圍需相差至少 20–40 ℃ (例如：180、200、220 ℃)。

從下方範例可知，當黏度數據不齊全時 (例如，只有 200 ℃ 的高剪切率黏度)，雖然兩種擬合結果得到相同的誤差總和 (error sum = 1.4837E-04)，但是，兩組參數的 D₁、A₁ 值卻大為不同，若外插至低溫時 (例如，90℃)，兩組參數將得到非常不同的低溫黏度曲線。

第一種擬合結果

第二種擬合結果
